Mikrotik IPoE

Как это работает

При положительном депозите поднимается Online сессия у абонента, открываются доступы на Mikrotik (адрес попадает в Address-List CLIENTS_[Номер тарифного плана]), также может подниматься правило шейпера Simple Queue (Если включена опция $conf{MIKROTIK_QUEUES}=1;). Для включения и выключения сессий используются правила $conf{INTERNET_IPOE_START} и $conf{INTERNET_IPOE_STOP}.

Для массового включения абонентов используется команда
/usr/abills/libexec/periodic monthly MODULES=Internet LOGON_ACTIVE_USERS=1

При отрицательном депозите или отключении клиента адрес удаляется с Address-List. Проверкой сессий и отключением должников занимается программа billd.

Примечание: сеть, которая должна будет выдаваться абоненту - должна быть предварительно записана на BRAS'e.

Авторизация по SSH ключу

Для выполнения команд нужно создать SSH сертификат с пустым паролем и залить его на Mikrotik по ftp.

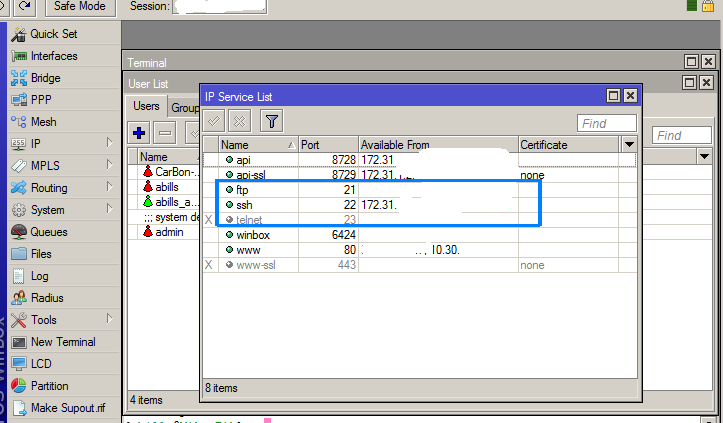

Перед созданием сертификата убедитесь что на Mikrotik'е включён сервис ftp, ssh.

Загружаем ключи и сертификаты :

# shell
MIKROTIK_USERNAME='логин_для_микротика'
MIKROTIK_IP='айпи_адрес_микротика'
/usr/abills/misc/certs_create.sh ssh abills_admin -UPLOAD_FTP ${MIKROTIK_USERNAME}@${MIKROTIK_IP}
# спросит пароль, загрузит ключи

На Микротике создаем пользователя и подключаем ему наш сгенерированный ключ :

[admin@mikrotik]> user add name=abills_admin group=write
[admin@mikrotik]> user ssh-keys import public-key-file=id_rsa.abills_admin.pub user=abills_admin

Проверяем с биллинг сервера правильно ли мы все сделали (в консоль должно вывести name: MikroTik) :

ssh -l abills_admin  -i /usr/abills/Certs/id_rsa.abills_admin ${MIKROTIK_IP} "/system identity print"

Самостоятельная активация сессии IPN абонентом

Добавить правила для перенаправления на клиентский кабинет для подключения к IPN :

/ip firewall nat add chain=dstnat action=dst-nat to-addresses=10.0.0.10 to-ports=80 protocol=tcp
 src-address=192.168.6.0/24 dst-address=0.0.0.0/0 dst-port=80

to-addresses=10.0.0.10 - адрес биллинг сервера

Инициализация и контроль правил шейпера

/usr/abills/libexec/billd checkspeed mikrotik RECONFIGURE=1 NAS_IDS=1

Параметры для скрипта :

Пример правила открытия доступа (тип сервера - mikrotik_dhcp)

При помощи этих правил система открывает или закрывает (в зависимости от ситуации) доступ в интернет абонентам.

Данные коменды ($conf{INTERNET_IPOE_START}, $conf{INTERNET_IPOE_STOP}) логинятся на mikrotik и включают разрешающие или запрещающие правила шейпера

abills/libexec/config.pl

$conf{MIKROTIK_API}=1; #Работа через API
$conf{INTERNET_IPOE_NAS_TYPES}='mikrotik_dhcp'; # Включение mikrotik DHCP в присок IPOE серверов

$conf{INTERNET_IPOE_START}='SUDO=/usr/local/bin/sudo;
CMD="${SUDO} /usr/abills/libexec/linkupdown ipn up getif %LOGIN %IP %DEBUG > /dev/null 2>&1";
if [ "${NAS_TYPE}" = "mikrotik_dhcp" ]; then CMD="/usr/abills/libexec/linkupdown mikrotik up - %LOGIN %IP NAS_HOST=${NAS_MNG_IP_PORT} NAS_MNG_USER=${NAS_MNG_USER} NAS_MNG_PASSWORD=${NAS_MNG_PASSWORD}";
elif [ "${NAS_MNG_IP_PORT}" != "" ]; then CMD="/usr/bin/ssh -o StrictHostKeyChecking=no -i /usr/abills/Certs/id_rsa.${NAS_MNG_USER} ${NAS_MNG_USER}@${NAS_MNG_IP_PORT} \"${CMD}\""; fi;
eval "${CMD}"';

$conf{INTERNET_IPOE_STOP}='SUDO=/usr/local/bin/sudo;
CMD="${SUDO} /usr/abills/libexec/linkupdown ipn down getif %LOGIN %IP %DEBUG > /dev/null 2>&1";
if [ "${NAS_TYPE}" = "mikrotik_dhcp" ]; then CMD="/usr/abills/libexec/linkupdown mikrotik down - %LOGIN %IP NAS_HOST=${NAS_MNG_IP_PORT} NAS_MNG_USER=${NAS_MNG_USER} NAS_MNG_PASSWORD=${NAS_MNG_PASSWORD}";
elif [ "${NAS_MNG_IP_PORT}" != "" ]; then CMD="/usr/bin/ssh -o StrictHostKeyChecking=no -i /usr/abills/Certs/id_rsa.${NAS_MNG_USER} ${NAS_MNG_USER}@${NAS_MNG_IP_PORT} \"${CMD}\""; fi;
eval "${CMD}"';

Подсчет трафика

Сервис mikrotik_ipoe

Подсчет трафика осуществляется системным процессом mikrotik_ipoe

Установка сервиса

Копируем системный юнит

cp /usr/abills/misc/collector/mikrotik_ipoe.service /etc/systemd/system/

Проверяем что путь до сервиса правильный

[Unit]
Description="АСР Казна-39" NetFlow Collector for Mikrotik ROS
After=network.target

[Service]
User=root
WorkingDirectory=/usr/abills/libexec   # Путь до биллинга
ExecStart=perl /usr/abills/libexec/nf52sql.pm   # Путь до сервиса
Restart=always
TimeoutSec=200

[Install]
WantedBy=multi-user.target

Сохраняем и активируем

systemctl daemon-reload
systemctl enable mikrotik_ipoe
systemctl start mikrotik_ipoe

Удаление системного юнита

systemctl stop mikrotik_ipoe
systemctl disable mikrotik_ipoe
rm nano /etc/systemd/system/mikrotik_ipoe.service
systemctl daemon-reload

Параметры в файле config.pl

systemctl restart mikrotik_ipoe

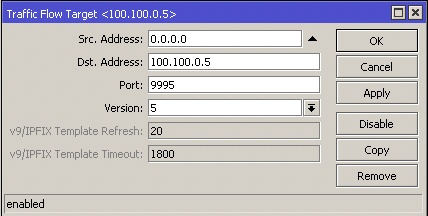

Настройка Mikrotik для подсчета трафика

Нам нужно настроить Микротик чтоб он слушал и отправлял flow пакеты на биллинг сервер для их последующей обработки с помощью колектора (flow-tools).

В консоли Микротика :

/ip traffic-flow set enabled=yes
/ip traffic-flow target add dst-address=10.0.0.10 port=9996 version=5
/ip traffic-flow set interfaces=ether3 active-flow-timeout=30m inactive-flow-timeout=15s cache-entries=4k enabled=yes ;

в данном случае нам интересны 2 параметра :

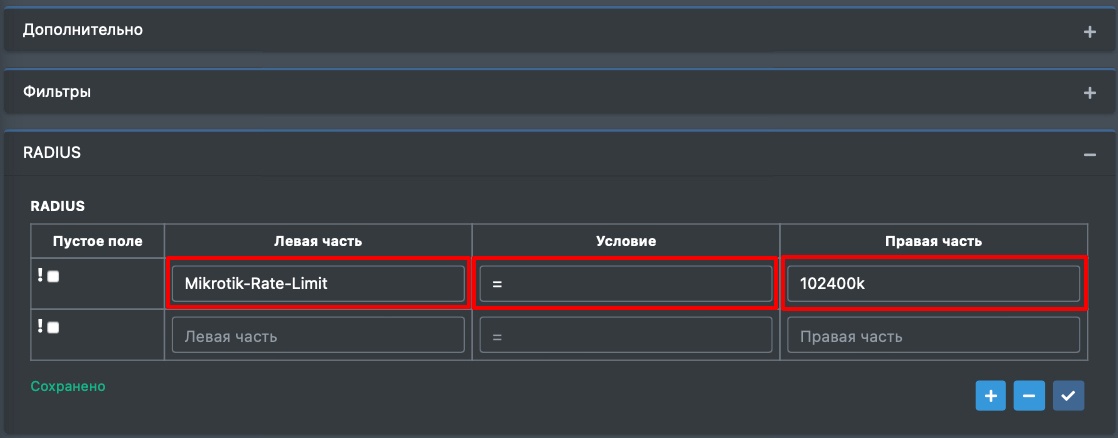

Шейпер

Включение активных пользователей

Данная команда автоматически включает всех пользователей с положительным депозитом или правами получать сервис.

Активируются только те пользователи у которых прописан IP адрес сервиса Internet. Также обязательно на IPN серверах доступа

прописать пулы адресов для таких пользователей чтобы система знала на каких серверах доступа активировать абонентов.

/usr/abills/libexec/periodic monthly MODULES=Internet LOGON_ACTIVE_USERS=1

Параметры скрипта :

Контроль активных соединений

Контролем активных соединений и отключением абонентов с негативным депозитом занимается программа billd

Также для контроля и сверки доступности интернета для абонентов существует плагин mikrotik_check_clients.pm

Активация гостевых сессий

Иногда бывают ситуации когда нужно контролировать и видеть гостевые сессии для этого нужно в параметр фильтр добавить включение гостевых сессий

Фильтр включается только если система передает параметры фильтра и активирует сессию в гостевом режиме

$conf{INTERNET_IPOE_FILTER}='if [ "%FILTER_ID" != "" ] ; then CMD="/usr/abills/libexec/linkupdown mikrotik guest - %LOGIN %IP NAS_HOST=${NAS_MNG_IP_PORT} NAS_MNG_USER=${NAS_MNG_USER}"; eval "${CMD}" >> /tmp/ipoe; fi;';
